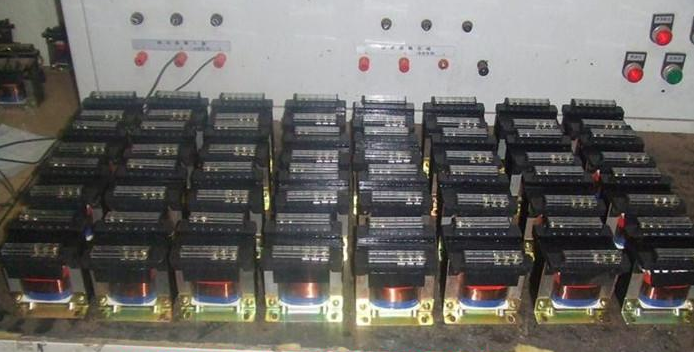

小型变压器是指2kVA以下的电源变压器及音频变压器。小型变压器适用于50-60Hz电压至500V的电路中，通常用作机床控制电器或局部照明灯及指示灯的电源之用。
基本参数
产品名称 | 控制变压器 | 产品型号 | BK/DG |
额定容量 | 50VA-1000VA | 输入电压 | 380V.220V等按需定制 |
输出电压 | 220V.200V.110V.36V等按需定制 | 输出精度 | ±2% |
绝缘等级 | 常规F级（H级，HC级可定制） | 波形失真 | 无附加波形失真 |
工作频率 | 50-60Hz | 连接方式 | △/Y，△/△，Y/Y，Y/△等 |
过载能力 | 1.2倍额定容量工作2小时 | 温升范围 | ≤60℃ |
绝缘电阻 | ≥150MΩ | 抗电强度 | 2500VAC/1min |
冷却方式 | 干式风冷 | 工作温度 | -20~45℃ |
噪声范围 | ≤35dB | 工作场所 | 海拔≤5000m，无腐蚀性气体及导电粉尘 |
工作湿度 | ＜90% | 执行标准 | VDE0550、IEC439、JB5555、GB226 |
规格尺寸
功率型号 | 裸变尺寸（mm） | 安装尺寸（mm） |
BK-100VA | 105*65*100 | 83*70 |
BK-200VA | 105*65*100 | 83*70 |
BK-300VA | 115*92*100 | 90*90 |
BK-500VA | 130*120*120 | 110*100 |
BK-1000VA | 150*140*130 | 125*125 |
初级电压常规为:220V、380V当然也可以按需求而定;铁芯的截面积只能大不能小;适当减少每伏的匝数;详细分析负载情况;合理选用漆包线的规格。只有通过反复实践细心推敲，才能真正掌握变压器的设计原则与技巧。
小型变压器按结构可分为壳式，按安装方式可分为立式。是我国在吸取国外同级产品研发出来的新型变压电源，它具有体积小、接线安全可靠、防护等级高、性能良好、防干扰等特点，且能够的在额定负载中长期有效工作。
