变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。

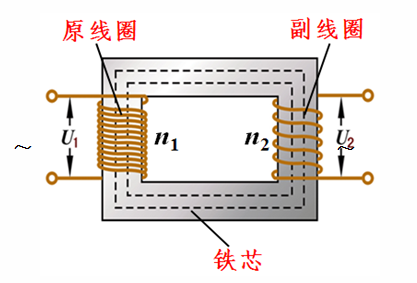

变压器是静止的电磁装置，变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能。电压器的主要部件是一个铁心和套在铁心上的两个绕组。
要知道变压器的工作原理，首先要知道它的功能，其实也不外乎就是电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁芯形状一般有E型和C型铁芯。它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。电源变压器应用非常广泛。
变压器工作原理：变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
与电源相连的线圈，接收交流电能，称为一次绕组，与负载相连的线圈，送出交流电能，称为二次绕组，一次绕组的二次绕组的，电压相量U1 电压相量U2 电流相量I1 电流相量I2 ，电动势相量E1 电动势相量E2 ，匝数N1 匝数N2 。同时交链一次，二次绕组的磁通量的相量为φm ,该磁通量称为主磁通电磁感应原理!
