变压器是将两组或两组以上的线圈绕制在同一个线圈骨架上或绕在同一铁芯上制成的。通常，与电源相连的线圈称为初级绕组，其余的线圈称为次级绕组。

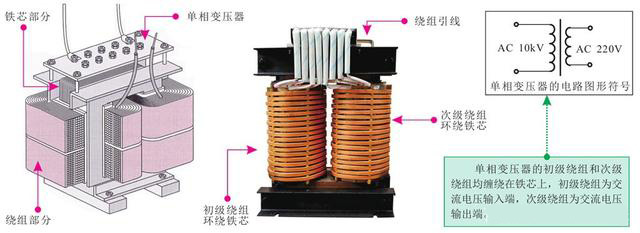

单相变压器的结构特点
单相变压器是一种初级绕组为单相绕组的变压器。单相变压器的初级绕组和次级绕组均缠绕在铁芯上，初级绕组为交流电压输入端，次级绕组为交流电压输出端。次级绕组的输出电压与线圈的匝数成正比。

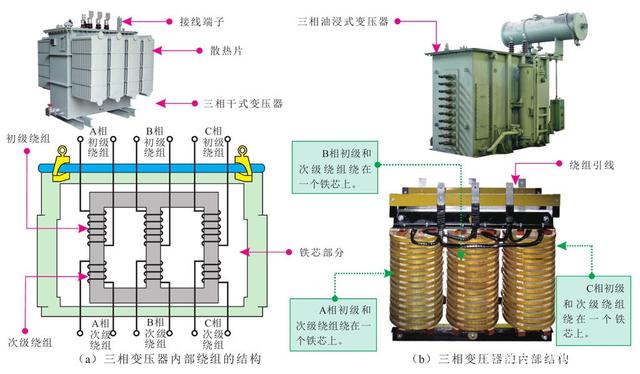

三相变压器的结构特点
三相变压器是电力设备中应用比较多的一种变压器。三相变压器实际上是由3个相同容量的单相变压器组合而成的。初级绕组（高压线圈）为三相，次级绕组（低压线圈）也为三相。
三相变压器和单相变压器的内部结构基本相同，均由铁芯（器身）和绕组两部分组成。绕组是变压器的电路，铁芯是变压器的磁路，二者构成变压器的核心，即电磁部分。三相电力传输变压器的内部有六组绕组。
