补偿式全自动稳压器原理图
补偿式全自动稳压器接线方法非常简单。首先交流补偿式全自动稳压器分为单相和三相两种。单相交流补偿式全自动稳压器，输出为两根线，零线和火线。我们在用的时候只需要把零线和火线接入总电源。再将输出端的零线和火线接入所需设备，然后将地线接好，这样单相交流稳压器就已经接好线了，现在我们可以通电试用了。
三相交流补偿式全自动稳压器接线方式也是如此，只是输出零线为三根，接线方式上变化不大。我们都知道三相稳压器输出必然是三相电380v,接线为三相四线，也就是有三根火线，一根零线。注意，三相稳压器是有相序保护的。在接线时相序一定不能搞错了。稳压器输入端接入总电源，稳压器输出端接入设备。输送电力给稳压电源，观察稳压电源三相的输入电压和输出电压是否稳定，如果输出稳定，没有异常，我们的三相稳压器也可以投入使用了，这里就是三相补偿式稳压器及单相补偿式稳压器安装的使用方法。

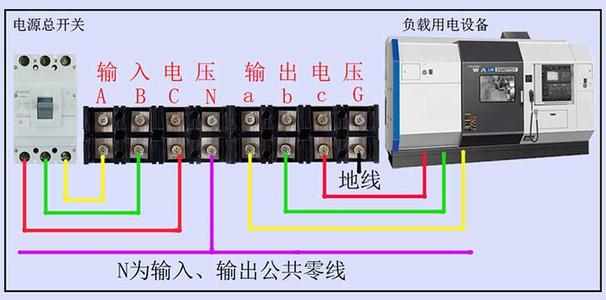

补偿式全自动稳压器接线图
本系列产品与其它刑式稳压器相比具有容量大、效率高、无波形畸变、电压调节平稳，适用负载广泛，能承受顺时超载，可长期连续工作，市电稳压随意切换，设有过压、过流、相序、机械故障自动保护装置，以及体积小、重量轻使用安全方便，运行可靠等特点。可广泛应用于工业、农业、交通、邮电、军事、铁路、科研文化等领域的大型机电设备、金属加工设备、生产流水线、建筑工程设备、电梯、医疗器械、微机机房、电脑控制设备、刺绣轻纺设备、空调、广播电视、宾馆及家用电器照明等一切需要稳压的场所。
