接触式调压器是一种使用在电源与负载之间的电子零部件，调压器的出现可以很好的对加在负载上的电压、电流以及功率进行调整，很好的保证电路的安全。调压器也被大家叫做可控硅电力调整器和电力调整器。
接触式调压器主要结构

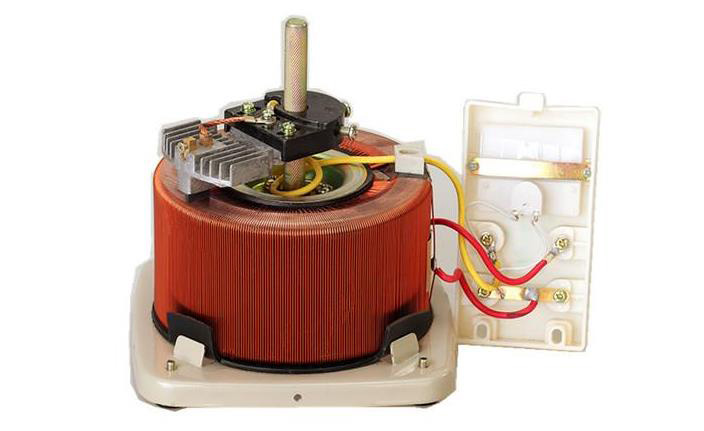

①单元结构：单相0.2KVA、10KVA调压器为调节器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定在工程的的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压，单元调压器一般为台式，外面有防护通风罩
②单相组装结构：单相大容量调压器系由几个相同规格的单元组装而成，各单元的电刷接触组装在同一个主轴上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。
③三相组装结构：三相调压器由三相同规格的单元同轴组装而成。
④电刷结构：3KVA及以下单元调压器，采用1～2块石墨电刷和散热良好的金属架，4KVA及以上的单元调压器，采用两块铜石墨复合电刷，电刷接触组的压板固定在线圈上端以限制其轴向位置，同时通过螺钉与主轴锁紧，当需要拆修，调换主要轴或需要从调压器底端伸出主轴时，只要松开螺钉，即可方便地进行。
