交流稳压器对交流电压进行调整控制，在指定的电压输入范围内，经过电压的调节能使输出电压稳定在指定范围内的电气设备。三相、单相交流稳压器原理想必大家对这个还不了解吧，都不知道它大概的含义是什么呢？现在我们来了解下。
这种稳压器不同于变压器的当地主要是输入点A是可以由0V到250V之间恣意滑动的，因而咱们就可以随时调整输入电压的那个输入点来调整满意电压稳定。
单相稳压器原理

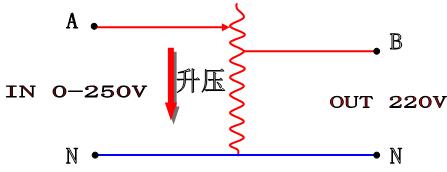

A点为单相稳压器输入侧，B点为单相稳压器的输出侧
其实这一类用调压器直接调压式的稳压器就是利用自耦变压器的原理做成的。图中AN侧就是自耦变压器的输入侧，BN侧就是自耦变压器的输出侧，如果输入电压高于输出设置点220V时，这个自耦变压器就工作在降压状态，如果输入电压低于220V时，这个自耦变压器就工作在升压状态。(图中所示就是处在降压状态)
这种稳压器不同于自耦变压器的主要是输入点A是可以由0V到250V之间任意滑动.这样就可以随时调整输入电压的输入点来满足输出电压的恒定.一般我们把输入侧A点叫做滑臂，它由电机通过减速装置来驱动，电机的转向由稳压控制电路来控制完成。
稳压器的取样电路时刻监视稳压器的输出两点间电压，输出电压升高时，控制电机朝自耦变压器降压的方向移动，(如图一)当输出电压达到所要的电压时，停止控制电机运动.反之控制电路则控制电机朝自耦变压器升压的方向转动.(图二)达到所要的电压时停止。
图一
图二
此类稳压器的容量大小全部由这个输出电压可以变压器的自耦变压器来承担，但由于它制造工艺的影响，它不能做得很大，只能适应小功率的场合.要相把稳压器的功率做得更大，就要加入补偿变压器来实现稳压器的功率扩大。
三相稳压器原理图详解

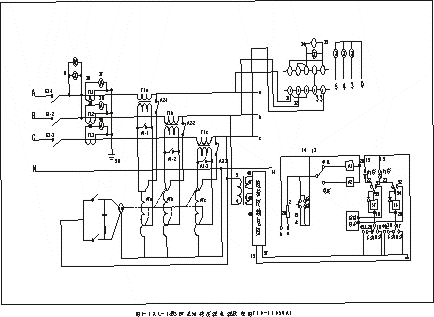

三相交流稳压器工作原理
三相稳压器实际就是把三个稳压单元用”Y”形接法联接在一起.再用控制电路板和电机驱动系统来控制调压变压器，达到稳定输出电压的功能.如果三个调压变压器的滑臂都是由一个电机来驱动的调压方式为统调稳压器.如果三个调压变压器的滑臂由三个电机来独立调整的稳压器就是三相分调式稳压器，它们的工作原理同单相的稳压器完全相同。
三相交流稳压器广泛应用于：电压测试仪器、照明设备、计算机、X光设备、摄影技术设备、通讯系统、工业机器人、生产线控制装置、安全警报系统、医疗设备、实验室仪器、数控机床、电机，空调、冷气机、电视设备、音响系统和复印机等。
