随着UPS电源的大量应用,用户装置的某些负载(例如HP小型机、IBM服务器等),会对UPS输出零地电压有较高的要求,一般情况下要求<1V。
但在实际的工程装置和开机调试时发现,UPS没开机时丈量输出零地电压还满意要求,开机上电后丈量UPS的输出零地电压会上升,有可能出现零地电压超出了要求的规模。
导致设备无法正常工作甚至设备损坏,其原因大致有以下两点:
1)用户自身的配电体系达不到要求,当零线排容量偏小时,零线上的电流会形成零线相对地线有必定的电压差,这样,在UPS的输入处,
零地电压就会升高而达不到设备要求;
2)UPS是开关电源,其输入和输出端都加装了EMI按捺电路,由于电感和电容的存在,会造?输出零线与输入零线之间存在电压差,因此造成了输出零线与地线之间的电压差。
为有效地下降输出的零地电压,确保负载能够正常上电开机,一般的做法是选用加装阻隔变压器的方法,来阻隔输入和输出之间的电气衔接,
在变压器副边零地短接,从而到达下降零地电压的目的。
关于中小功率的UPS,一般选用在其输出端加装输出阻隔变压器;关于三进三出的大功率UPS,一般选用在其旁路输入加装旁路阻隔变压器。
图1 单相加装阻隔SD变压器

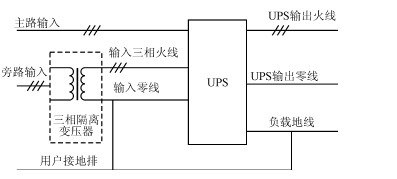

图2 三相加装阻隔SD变压器

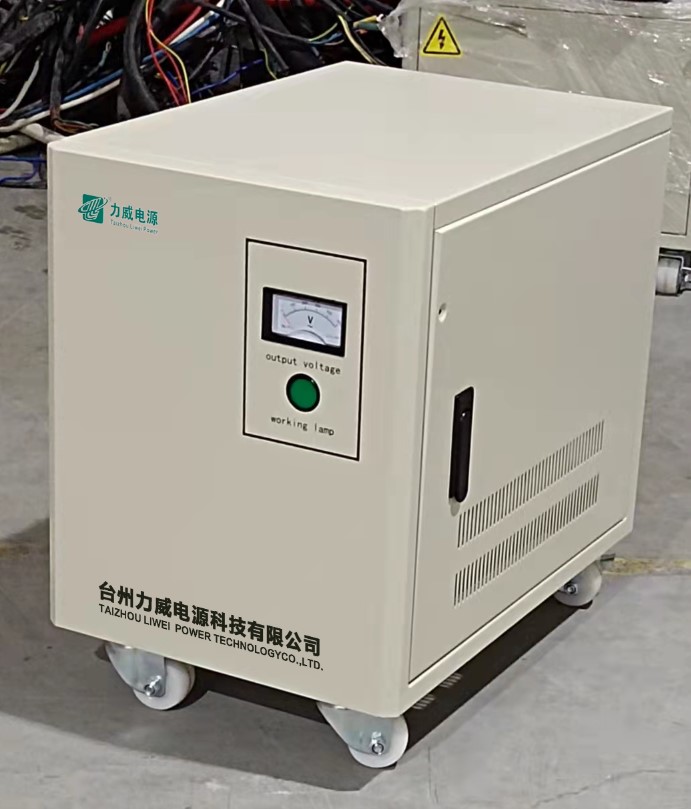

阻隔SD变压器
该衔接方式构成的UPS供电体系不会对电网和负载形成任何负面影响。但应留意不要把负载零线衔接到电网零线,一起必定要确保接地排的接地满意机房的接地标准并确保可靠性,由于接地排的不可靠可能会形成设备损坏甚至人身损伤。
