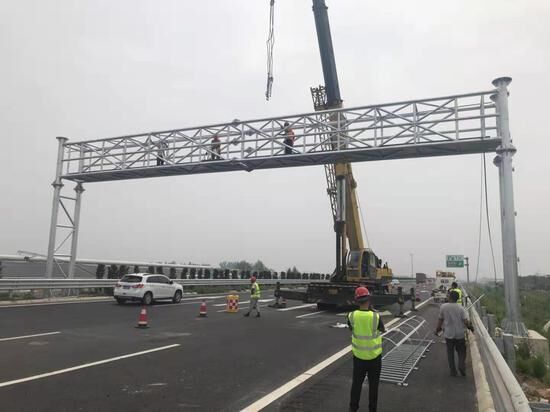

高速公路全程监控系统提供远距离直流供电的专业电源，它能够为布设在高速公路路侧的监控设备提供稳定可靠的直流（或交流）稳压电源，为全程监控系统可靠运行奠定了基础。

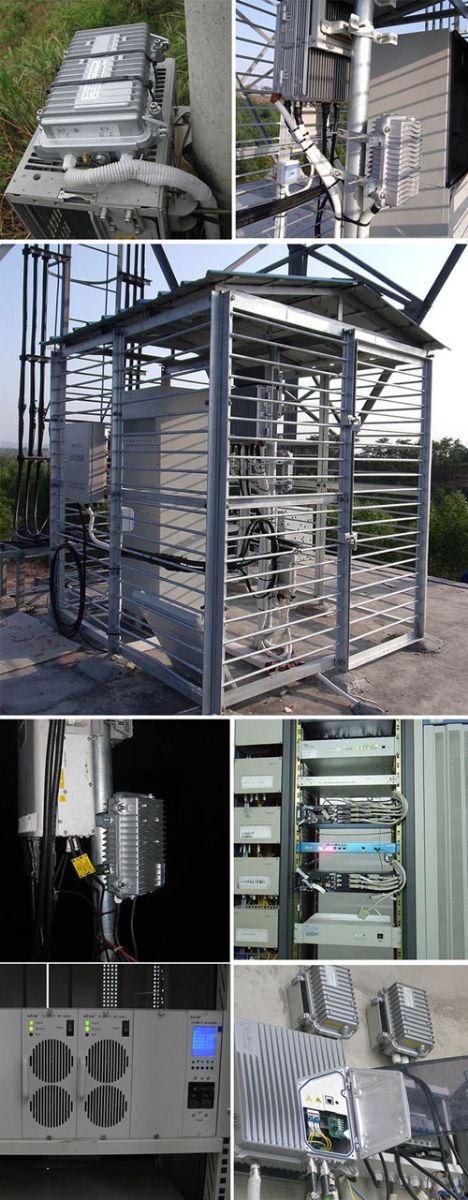

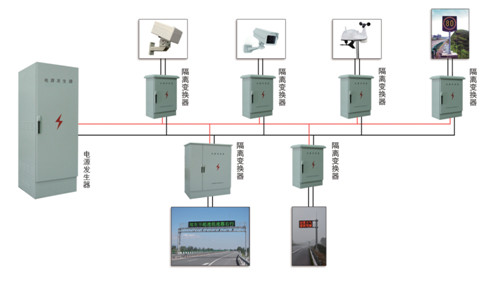

本系统主要由局端机、远端机和传输电缆三部分组成。局端机布设在高速公路沿途收费站或服务区的供电机房内，远端机布设在高速公路沿途的各个外场监控设备旁，传输电缆布设在局端机和远端机之间的高速公路沿线。
直流电源发生器（局端机）性能特点及技术参数
1、直流电源发生器（局端）性能特点
-- 采用PWM精细电压调节技术；
-- 具有过流、过压保护功能；
-- 模块化热插拔结构；
-- 软件和硬件均采用抗干扰设计，提高抗干扰能力；
-- 提供设备自诊断功能，方便设备的维护；
-- LCD显示电流、电压；
-- 上电自动投入功能，来电无须重新启动；
-- 设有遥控和通讯接口，方便与计算机控制系统连接。
2、 LCP电源发生器（局端）主要技术指标
-- 额定工作电压：220VAC±15%；或380VA±20%；
-- 额定工作频率：50Hz±15%,优于50（1±4%）Hz；
-- 额定输出功率：2kVA、3kVA、5kVA、7.5kVA、10kVA、15kVA、20kVA、25kVA、30kVA,35kVA，40kVA,50kVA；
-- 额定输出电压：DC0-800V；
-- 输出方式：正极/负极；
-- 输入效率：>95%；
-- 输入功率因数：>0.95
-- 输入电流谐波部分:<5%
-- 工作温度：-40℃～+75℃；
-- 存储温度：-40℃～+85℃；
-- 相对湿度：0～95%，无凝露。
-- 噪声:<50db
-- 海拔高度：0～4500m。
-- 防雷性能：可防雷区1～2区，标称放电电流（8/20uS）50kA；响应时间小于1μS。
--内置智能配电仪表，实现对设备运行状态的实时监测。
电源转换器（远端）的性能特点及技术参数
1、隔离电源转换器（远端）性能特点
-- 采用SPWM精细电压调节技术；
-- 具有过流、过压保护功能；
-- 模块化热插拔结构；
-- 零切换自动旁路系统；
-- 软件和硬件均采用抗干扰设计，提高抗干扰能力；
-- 上电自动投入功能，来电无须重新启动；
-- 带有上电过零启动功能；
-- 带有时序控制功能。
-- LCD显示电流、电压；
-- 设有遥控和通讯接口，方便与计算机控制系统连接；
-- 线路全部进行防潮处理，适于潮湿地区使用。
2、隔离电源转换器（远端）主要技术指标
-- 电源容量：1KVA、2kVA、3kVA、5kVA、7.5kVA,10kVA，15kVA。
-- 输入： DC400-800V
-- 输出电压：220VAC±1%。
-- 输出频率：（50±0.2）Hz。
-- 输出波形：正弦波,失真度<2%。
-- 过载能力：125%额定负载，10Min。
-- 输出功率因数：<0.8。
-- 输出电源效率：>95%。
-- 测量控制精度优于1%。
-- 防雷性能：可防雷区1～2区，标称放电电流（8/20uS）50kA；响应时间小于1uS。
-- 工作温度：-40℃～75℃。
-- 存储温度：-40℃～85℃。
-- 工作湿度：0～95％，无凝露。
-- 海拔高度：4500m。
-- 噪声:<50db
-- 配电回路数≥6，按照用电设备用量进行配置。
-- 内置智能配电仪表，实现对设备运行状态的实时监测。
产品特点
主电路采用先进的微处理器、进口IGBT模块、驱动保护采用进口先进机芯,输出部分采用隔离变压器,安全可靠
采用SPWM脉宽调制技术，输出为稳频稳压、失真度低的纯净正弦波，全桥电路结构，适用于任何负载
具有全方位的电源保护方案和完善的自我检测和保护功能。在出现直流输入电压过低告警、过载告警、过热告警及短路时，
电源将关闭逆变输出，故障故障排除后，手动复位电源正常工作；输入欠压保护故障消除后输出将自动恢复
电路结构紧凑、效率高、功能强、安装方便，美观大方，具有有效的防震措施
主要技术指标
-- 电源容量：1KVA、2kVA、3kVA、5kVA、7.5kVA,10kVA，15kVA。
-- 输入： DC400-800V
-- 输出电压：220VAC±1%。
-- 输出频率：（50±0.2）Hz。
-- 输出波形：正弦波,失真度<2%。
-- 过载能力：125%额定负载，10Min。
-- 输出功率因数：<0.8。
-- 输出电源效率：>95%。
-- 测量控制精度优于1%。
-- 防雷性能：可防雷区1～2区，标称放电电流（8/20uS）50kA；响应时间小于1uS。
-- 工作温度：-40℃～75℃。
-- 存储温度：-40℃～85℃。
-- 工作湿度：0～95％，无凝露。
-- 海拔高度：4500m。
-- 噪声:<50db
-- 配电回路数≥6，按照用电设备用量进行配置。
-- 内置智能配电仪表，实现对设备运行状态的实时监测。
