如何自制0～30v可调直流稳压电源？用分立元件的串联式稳压电源或LM317三端稳压块可制作0-30V的可调稳压电源，电路都是典型电路。
要注意的是：
1、如必须从0V起调，需设置一个比零电位（输入输出地）更低的负电压；
2、串联式稳压电源的输入/输出压差越大其本身的功耗越大，因此可设置分档的输入电压以降低功耗。
稳压电源一般由变压器、整流器和稳压器三大部分组成。 变压器将商用交流电压变为必要的低压交流。 整流器把交流电力变成直流电力。 滤波后，稳压器将不稳定的直流电压改变为稳定的直流电压后输出。
自制0～30v可调直流稳压电源原理说明
直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压电路、整流电路、滤波电路、稳压电路、电压输出指示电路、蜂鸣器报警电路，信号处理指示电路。
整流电路所使用的是整流二极管IN4007,其引脚有正负之分，白色条带的为负极，那么另一边为正极。

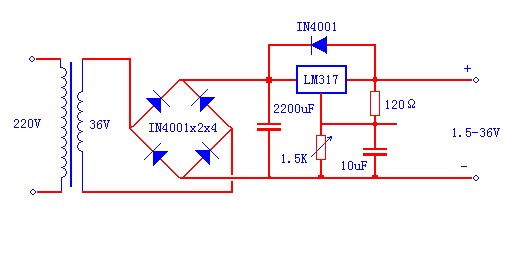

稳压可调集成芯片LM317采用了ST进口的芯片，其质量可靠，输出电压电流稳定性很高。降压变压器2根红色线接220V市电，2根黑色线(或者蓝色线)接输出36V交流电。
